Siguranțe pentru automobile de înaltă tensiune Dissmann Siguranțe pentru vehicule electrice cu capacitate mare de rupere Certificat TUV Fabricat în China

product-750-750

Siguranță seria HEV-PQ (tensiune nominală: DC750V, curent nominal: 5A-800A)

product-750-750

Siguranță seria HEV-JQ (tensiune nominală: DC1000V, curent nominal: 5A-800A)

Dimensiunile siguranței din seria HEV:

1.Siguranță seria HEV-PQ:

product-491-193

product-750-750

Siguranță HEV-PQ DC750V 500Amp

Alte modele de siguranțe din seria HEV-PQ:

Model	Curent nominal A	I²t(A²s)		Disiparea puterii W	Cod mărime	Instalare
Model	Curent nominal A	Pre-arc	Total	Disiparea puterii W	Cod mărime	Instalare
HEV-PQ-5	5A	1.6	10	1.5	HT1	Șurub de montare M6 cuplu recomandat 4N·m
HEV-PQ-10	10A	3.5	19	3.8
HEV-PQ-15	15A	9.5	73	5.4
HEV-PQ-20	20A	25.5	176	6.0
HEV-PQ-25	25A	42	330	7.0
HEV-PQ-30	30A	55	420	9.0
HEV-PQ-35	35A	33	160	11.0	HT2	Șurub de montare M8 cuplu recomandat 11 N·m
HEV-PQ-40	40A	75	315	12.0
HEV-PQ-45	45A	95	430	12.0
HEV-PQ-50	50A	135	590	12.5
HEV-PQ-60	60A	205	940	14.8
HEV-PQ-70	70A	300	1980	17.5
HEV-PQ-80	80A	350	2350	20.5
HEV-PQ-90	90A	410	2630	24.0
HEV-PQ-100	100A	530	3450	26.5
HEV-PQ-125	125A	1700	7200	27	HT3	Șurub de montare M10 cuplu recomandat 20 N·m
HEV-PQ-150	150A	2750	11000	34
HEV-PQ-175	175A	4100	16000	35
HEV-PQ-200	200A	5400	21000	42
HEV-PQ-225	225A	7500	30000	45
HEV-PQ-250	250A	9700	41000	47
HEV-PQ-275	275A	12000	58000	51
HEV-PQ-M300	300A	16500	70000	56	HT4
HEV-PQ-M325	325A	20000	82000	61
HEV-PQ-M350	350A	23000	94000	63
HEV-PQ-M400	400A	30000	123000	76
HEV-PQ-300	300A	16500	70000	56
HEV-PQ-325	325A	20000	82000	61
HEV-PQ-350	350A	23000	94000	63
HEV-PQ-400	400A	30000	123000	76
HEV-PQ-450	450A	35000	135000	95
HEV-PQ-500	500A	44000	165000	108
HEV-PQ-600	600A	48000	210000	115	HT5	Șurub de montare M12 cuplu recomandat 28 N·m
HEV-PQ-700	700A	53000	298000	125
HEV-PQ-800	800A	75000	445000	140

2. Siguranță seria HEV-JQ:

product-491-193

product-750-750

Model	Curent nominal A	I²t(A²s)		Disiparea puterii W	Cod mărime	Instalare
Model	Curent nominal A	Pre-arc	Total	Disiparea puterii W	Cod mărime	Instalare
HEV-JQ-5	5A	20	115	1.8	HF1	Șurub de montare M8 cuplu recomandat 11 N·m
HEV-JQ-10	10A	30	170	2.2
HEV-JQ-15	15A	48	220	3.1
HEV-JQ-20	20A	72	360	3.6
HEV-JQ-25	25A	85	510	4.2
HEV-JQ-30	30A	110	830	5.1
HEV-JQ-35	35A	180	1250	6.3
HEV-JQ-40	40A	290	1650	7.8
HEV-JQ-45	45A	350	1900	8.5
HEV-JQ-50	50A	440	2450	10.0
HEV-JQ-60	60A	600	3500	12.5
HEV-JQ-70	70A	820	5500	14
HEV-JQ-80	80A	1050	6500	16
HEV-JQ-90	90A	1800	10500	17	HF2
HEV-JQ-100	100A	2300	12000	18
HEV-JQ-125	125A	3400	21000	20
HEV-JQ-150	150A	4900	25500	27
HEV-JQ-175	175A	9200	40000	30	HF3	Șurub de montare M10 cuplu recomandat 20 N·m
HEV-JQ-200	200A	15000	60000	32
HEV-JQ-225	225A	19000	105000	40
HEV-JQ-250	250A	24000	113000	47
HEV-JQ-275	275A	25000	130000	49
HEV-JQ-300	300A	26000	160000	52
HEV-JQ-325	325A	33000	180000	55
HEV-JQ-350	350A	42000	230000	60	HF4
HEV-JQ-400	400A	71000	320000	65
HEV-JQ-450	450A	78000	300000	80
HEV-JQ-500	500A	105000	350000	95
HEV-JQ-600	600A	163000	530000	105	HF5	Șurub de fixare M12 cuplu recomandat 28N·m
HEV-JQ-700	700A	320000	680000	155
HEV-JQ-800	800A	420000	870000	185

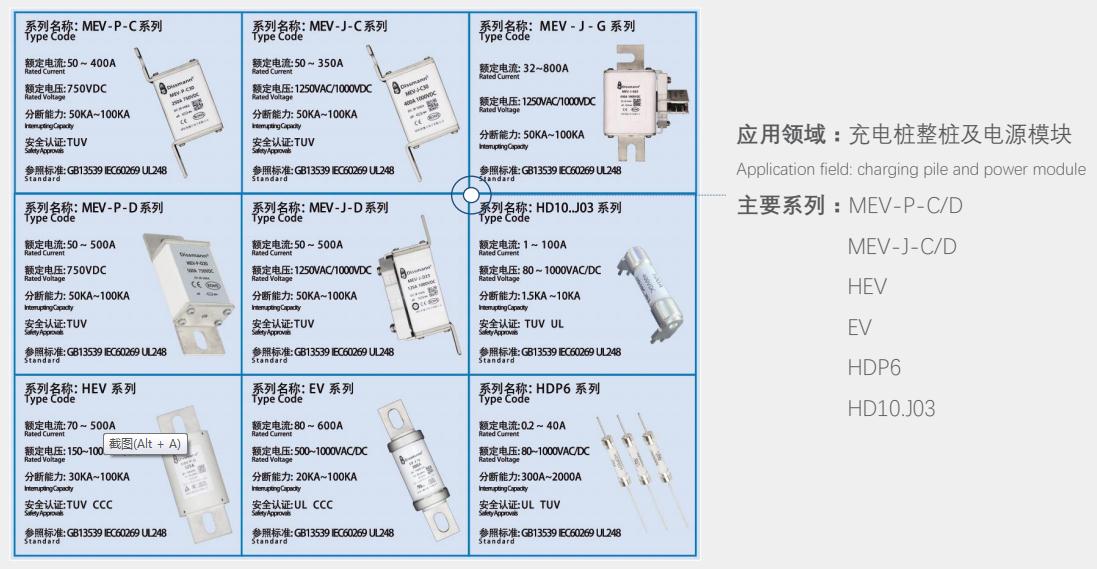

Aplicarea siguranței din seria HEV în pila de încărcare a vehiculelor electrice și modulul de alimentare:

product-1-1
