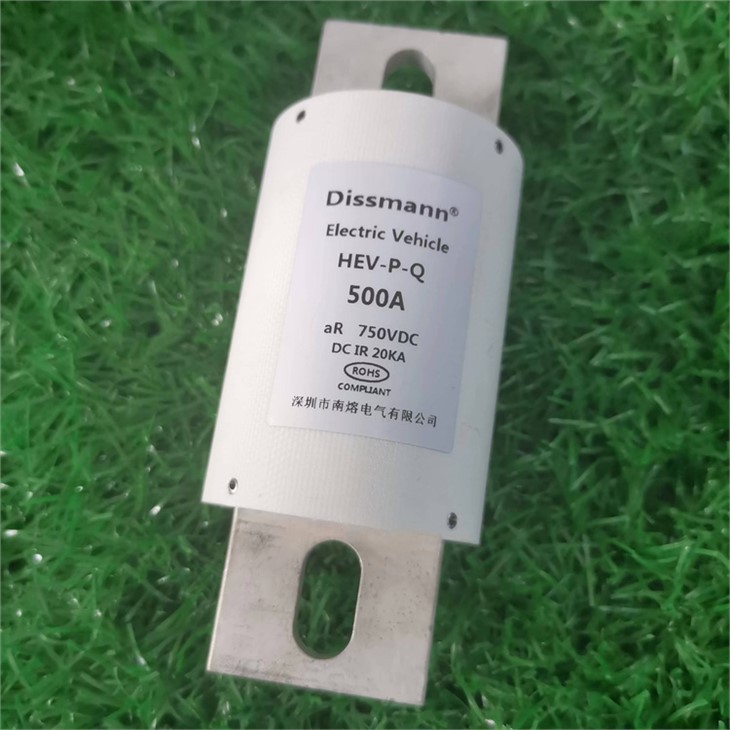

Siguranță pentru pila de încărcare EV de înaltă tensiune DC1000V Seria HEV-JQ Siguranță Dissmann

Dissmann Fuse A18

Informații de bază despre siguranța AC/DC1000V HEV:

Tip: siguranță DC pentru grămadă de încărcare EV (instalare tip șurub)
Tip de protecție: aR
Dimensiuni si performante conform UL248
Tensiune nominală: AC/DC1000V,
Curent nominal: 5A~800A,
Capacitate de rupere: AC100KA, DC30KA (constantă de timp mai mică sau egală cu 15 ms)
Conform directivelor UE și China RoHS
Standardul executiv este UL248-20,ISO8820,JASO-D622

Desene de dimensiuni ale siguranței pilei de încărcare DC1000V EV:

Dissmann fuse electric vehicle Fuse HEV fuse-1

Cod mărime	A±2	B±1.5	C±1	D±1.5	E±1.5	F±1	G±0.5	H±0.2	J±1
HF1	124	25	78	100	109	9	18	4	13.5
HF2	117	33	78	93	100	9	22	5	12.5
HF3	139.5	38	83.5	99.5	120	10.5	25	6	20.7
HF4	146.5	50	89.5	106	126.5	10.5	38	6	20.7
HF5	197.5	63	89.5	123.5	162.5	13.5	50	10	33

Tip produs:

Model	Curent nominal A	I²t(A²s)		Disiparea puterii W	Cod mărime	Instalare
Model	Curent nominal A	Pre-arc	Total	Disiparea puterii W	Cod mărime	Instalare
HEV-JQ-5	5A	20	115	1.8	HF1	Șurub de montare M8 cuplu recomandat 11 N·m
HEV-JQ-10	10A	30	170	2.2
HEV-JQ-15	15A	48	220	3.1
HEV-JQ-20	20A	72	360	3.6
HEV-JQ-25	25A	85	510	4.2
HEV-JQ-30	30A	110	830	5.1
HEV-JQ-35	35A	180	1250	6.3
HEV-JQ-40	40A	290	1650	7.8
HEV-JQ-45	45A	350	1900	8.5
HEV-JQ-50	50A	440	2450	10.0
HEV-JQ-60	60A	600	3500	12.5
HEV-JQ-70	70A	820	5500	14
HEV-JQ-80	80A	1050	6500	16
HEV-JQ-90	90A	1800	10500	17	HF2
HEV-JQ-100	100A	2300	12000	18
HEV-JQ-125	125A	3400	21000	20
HEV-JQ-150	150A	4900	25500	27
HEV-JQ-175	175A	9200	40000	30	HF3	Șurub de montare M10 cuplu recomandat 20 N·m
HEV-JQ-200	200A	15000	60000	32
HEV-JQ-225	225A	19000	105000	40
HEV-JQ-250	250A	24000	113000	47
HEV-JQ-275	275A	25000	130000	49
HEV-JQ-300	300A	26000	160000	52
HEV-JQ-325	325A	33000	180000	55
HEV-JQ-350	350A	42000	230000	60	HF4
HEV-JQ-400	400A	71000	320000	65
HEV-JQ-450	450A	78000	300000	80
HEV-JQ-500	500A	105000	350000	95
HEV-JQ-600	600A	163000	530000	105	HF5	Șurub de fixare M12 cuplu recomandat 28N·m
HEV-JQ-700	700A	320000	680000	155
HEV-JQ-800	800A	420000	870000	185

O altă siguranță pe care o puteți alege pentru grămada de încărcare EV:

Dissmann fuse for charging pile and power module

Mai multe siguranțe și suporturi pentru siguranțe pe care le puteți alege din fabrica noastră:

1. Siguranță automată de înaltă tensiune (serie EV, seria HEV, HEN, seria BS88, seria MEV)
2. Siguranță automată de joasă tensiune (seria DNN, seria DFN, seria DKN)
3. Siguranță baterie de stocare a energiei (Seria MEV)
4. Siguranță de alimentare (Seria HEV, Seria BS88, Seria HH)
5. Siguranță solară PV (suport 10*38,14*51,10*85,10*38, suport 14*51, suport 10*85)
6. Siguranță pentru pile de încărcare (Seria HEV, Seria EV, Seria HDP)
7. Siguranță pentru telecomunicații 5G (seria HR70/HRP70)
8. Seria de siguranțe standard britanice (BS1362/BS646)
9. Siguranță de înaltă tensiune (HD501/HDP501, seria HD601-619/HDP{601-619, seria 10*38)
10. Blocuri de siguranțe și suporturi

Dissmann fuse 398

Certificari ale produselor cu sigurante:

Certificari pe care le avem:
Certificari UL, TUV, VDE, ASTA, PSB, CCC, CQC, IATF16949, ISO9001-2015, ROHS și Reach. Și avem un laborator de martori terță parte autorizat UL&TUV, permiteți-ne să obținem UL&TUV foarte rapid (în termen de 15 zile).
